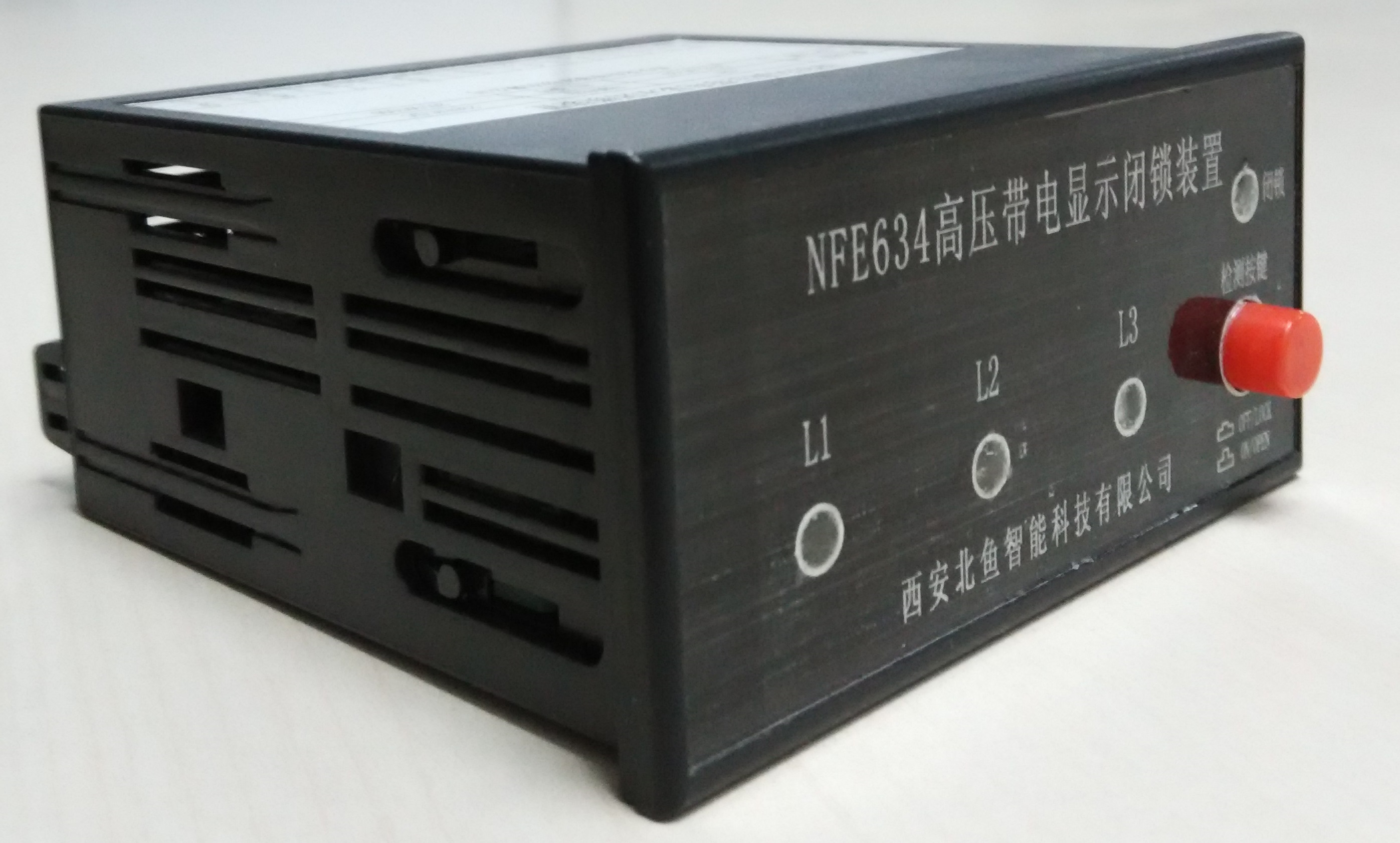

NFE634高压带电显示闭锁装置

一. 产品概述

NFE634高压带电显示闭锁装置是根据电力系统“五防”要求设计的一种防止电气误操作的装置。配合电压传感器用于显示高压线路的带电状态，具有闭锁功能可同时闭锁高压电气设备，一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方，适用于交流50Hz、额定电压为3～40.5kV的户内高压电气设备上，以防止电气误操作、误入带电间隔。

二. 产品功能

三相带电指示

三相闭锁输出

手动闭锁及闭锁指示

三. 技术指标

额定输入

Ø  额定电压3kV～ 40.5kV

Ø  额定频率50/60Hz

Ø  启辉电压：15%～40%Un

LED指示

Ø  高压带电指示灯呈红色×3

Ø  闭锁指示灯呈红色×1

输出接点

Ø  开出接点容量12A/250VAC、5A/30VDC

Ø  动作寿命≥50000次

Ø  闭锁响应时间≤1s

性能参数

Ø  电源范围：220VAC/DC

Ø  总体功耗：≤5W

Ø  绝缘电阻：500MΩ

Ø  绝缘耐压：2000V/1min

使用环境

Ø  环境温度：-25℃～+55℃

Ø  海拔高度：≤2000米

Ø  风压：    ≤700Pa

Ø  环境要求：无易燃易爆粉尘、无化学腐蚀及剧烈振动的场所

尺寸安装

Ø  外形尺寸：96×48×108mm（高×宽×深）

Ø  安装尺寸：91×44.8(+0.5)mm（高×宽）

Ø  安装方式：嵌入式。

本产品安全使用寿命5年。
