产品概述

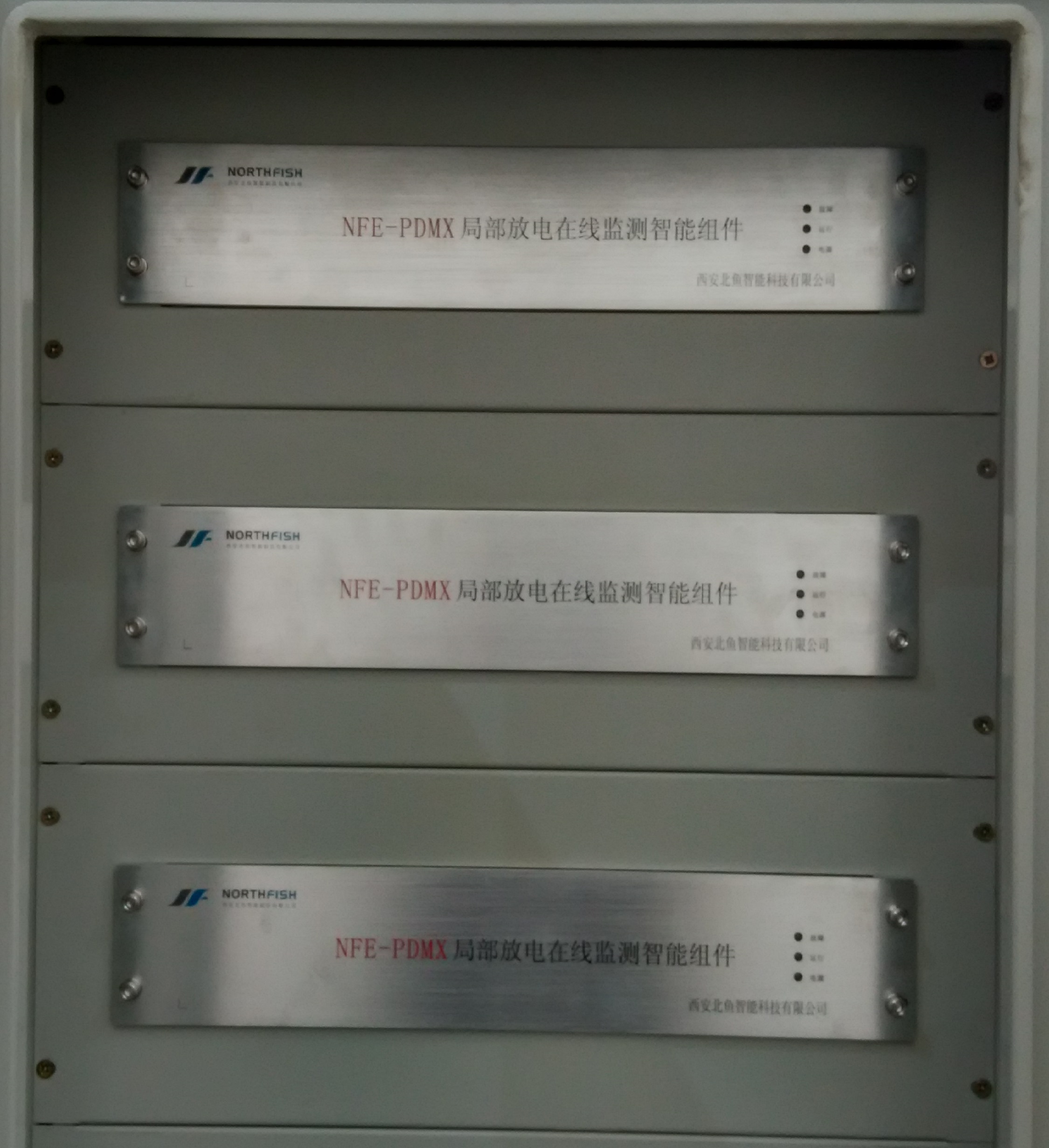

NFE-PDMX系列GIS/HGIS与断路器局部放电（检）监测产品是基于UHF特高频原理研制而成，在特高频的基础上还可以加上宽带脉冲电流传感器或超声波传感器进行联合检测．其灵敏度高，抗干扰能力强，定位准确，使用方便．适用于35kV及以上电压等级GIS设备、罐式断路器、互感器、高压开关柜的局部放电在线监测、检测、故障类型判断、故障点定位．可有效预防电力系统的突发性事故，并为设备状态检修提供科学的数据依据。

系统组成

系统从功能上主要由以下部分组成（但不限于此）：

(1)传感器；  (2)信号处理器；  (3)信号采集单元；  (4)通讯与传输单元：  (5)诊断分析评估控制单元

领先的三大关键技术

传感器技术

传感器的天线采用改进的阿基米德等臂双螺旋天线，并在制版时加上特殊的信号吸收材料，信号接收频带宽，在其接受频带内，所有信号一一接收．信号检波，滤波，放大三台一，其关键部件采用进口。增益，驻波比，灵敏度三项指标达到优秀级别．接收昀数据采取就地处理，就地放大传输．避免衰减和失真。

抗干扰技术

采用特高频法，阻掉300MHz以下信号，采用方向性传感器．对于常见的手机信号采用硬件抑制及软件识别．数据采用就地处理方式，盘式绝缘子外侧传感器的安装采用不锈钢带，采用接地自检，噪声同步对比，干扰信号频谱特诊标定，波形特征聚类算法等一系列多手段的抗干扰技术，软、硬件结合，从每一个环节做起，达到理想的抗干扰效果。

诊断评估技术

比对诊断：系统提供纵向和横向的比对算法，可以就不同历史的时间段内进行比较．也可以在同一时间段内就相同的设备信息进行比较；

专家库诊断：系统设有最新的专家库，其数据和谱图来源于实验室模拟及大量的现场运行经验，根据故障信号特诊，专家库会自动给出诊断的参考意见。

诊断算法：系统提供了人工智能、图像识别、FFT算法及特征聚类等一系列算法。

主要技术参数

盘式绝缘子外侧式传感器

传感器工作频带     300MHz - 2000MHz

检测灵敏度           ≥5pC（实验室条件下）

                          ≥10pC（现场条件下）

检波灵敏度           4mV/uW

检测中心频带驻波比 ≤2

增益倍数              40dB

工作环境温度        -30 - 55℃

噪声系数              ≤3dBmPim=13dBm/Pom=lOdBm

超声波传感器

传感器频带          10kHz - 250kHz

测量灵敏度          1pC（或1mV，可探测2mm大的自由颗粒）

谐振频率             30kHz

增益倍数             40dB

输入阻抗             50MQ

输出阻抗             50Q

温度                   -30 - +80℃

湿度                   95% RH以下

高频宽带脉冲电流传感器

传感器检测频带    300kHz - 80MHz

放电脉冲分辨率    ≤20Vs

灵敏度                ≥10pC（实验室），

                         ≥50pC（现场在线）

输出阻抗             500

噪声系数             ≤3dBmPinr13dBm/PonrlOdBm

内径                   50mm

工作温度             30℃- 70℃

系统技术参数

环境要求

工作温度             -30℃- 70℃

工作湿度             5 - 95%

海拔高度             ≤3000m

抗震能力             8度

污秽等级             III

电源要求

电源特性             AC 220V

频率                   50±1Hz

电压波动             10%

电气安全

介电强度             100，500，1000，1500 (lmin)V

绝缘电阻             交流回路外部端子对地≥IOMo

                         不接地直流回路对地≥1

本产品安全使用寿命为5年。
