产品概述

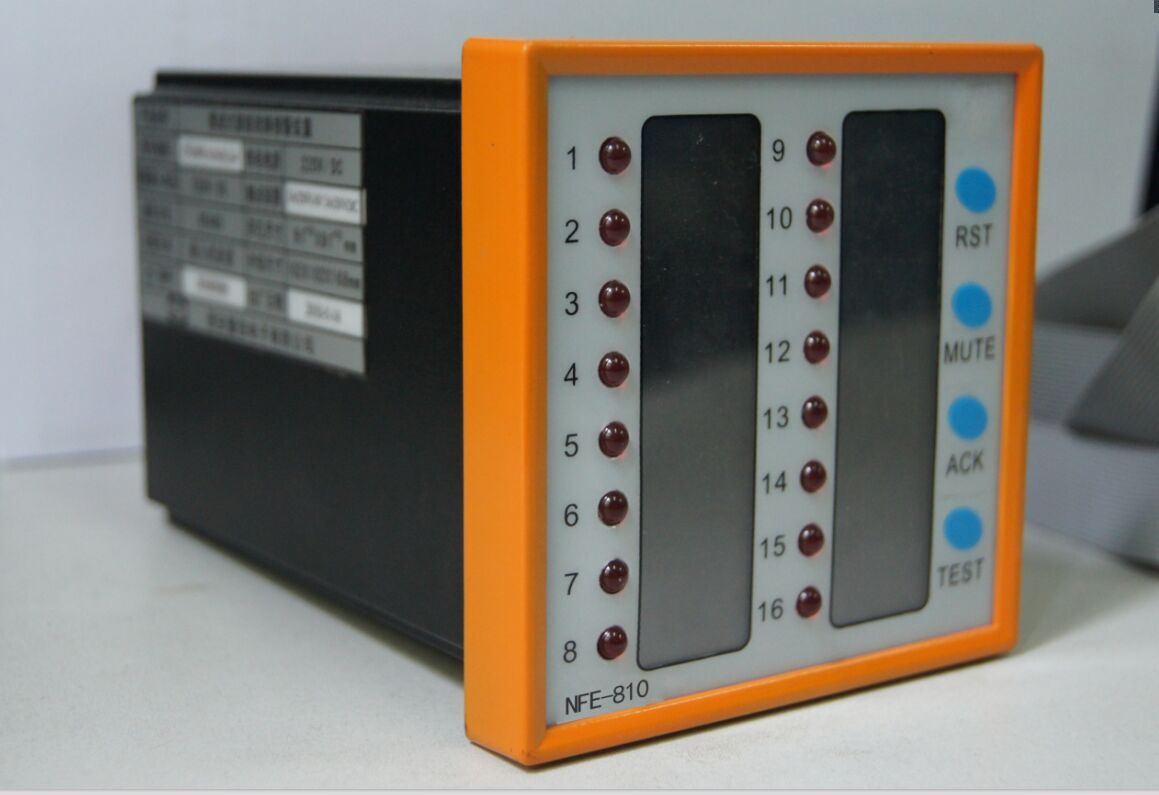

NFE810集成式智能故障报警装置由汽车级的微处理器，隔离电路、报警显示电路、驱动电路、继电器模块所组成。该产品具有静态功耗低、抗干扰能力强、可靠性高、功能强大、报警程序丰富、体积小、安装方便等优点。与开关、报警设备配套使用，可监视生产过程中各设备的工作情况，当设备发生故障时，产生声光报警，并输出报警控制信号。该产品广泛应用于电力行业。
产品特性
微处理器的智能化、完整的报警单元、配有报警内容的报警灯操作按钮；
集成度高，体积微小，功能强大；
报警程序丰富，可按照用户的报警要求设定报警模式；
8路、16路、32路隔离输入；
8路、16路、 32路报警灯指示，提供不同的报警灯颜色；
提供隔离的8路、16路、 32路继电器输出；
提供RS485通讯接口, 波特率9600bps，通讯地址1～99；
每8路报警有一集总报警继电器输出；
面板上有4个不同功能的按键，组合使用功能不同；
一键自检功能；
可提供三种报警输出：LED灯报警输出，继电器报警输出，通讯输出；
ABS工程塑料及铝合金壳体，标准、美观、屏蔽、散热性好，安装方便；
良好的电磁兼容性，可使用在较恶劣的电磁辐射环境中。
主要技术指标
|
项目 |
参数 |
|
报警集总继电器输出 |
每8路中的任意一路有报警发生时，组继电器均有动作。 |
|
报警音响继电器输出 |
继电器触点容量（常开）：3A/250V.AC 3A/30V.DC |
|
响应延时/报警延时 |
出厂前可设范围为8ms～50s；标准时间为100ms。 |
|
通讯接口 |
RS485，波特率9600bps，通讯地址1～99。 |
|
LED报警灯显示颜色 |
红、黄、绿。（可选） |
|
LED报警灯闪烁频率 |
快闪:1Hz,慢闪:0.5Hz。 |
|
接线端子适合配线规格 |
2.5mm2 |
|
安装方式 |
嵌入式 |
环境参数
|
项目 |
参数 |
|
工作温度 |
-20℃～+55℃(无凝露) |
|
保存温度 |
-25℃～+75℃(无凝露) |
|
相对湿度 |
≤90%RH |
|
雷电冲击耐压 |
2.5KV 依照IEC-Pub.60 1.2us/50us |
|
抗干扰能力 |
EMC试验，依照EN61000-4-2，4，5 |
|
|
|
电气参数
型号
稳定电压
电源电压范围
报警电压范围
NFE810 XX_V_F_1
24V DC
±20%
19~29V DC
NFE810 XX_V_F_2
48V DC
-20%/+15%
38~56V DC
NFE810 XX_V_F_3
110V DC
-20%/+15%
88~127V DC
NFE810 XX_V_F_4
2220V DC
-20%/+15%
176~253V DC
NFE810 XX_V_F_5
其他
：——
——
外形尺寸
|
型号 |
外型尺寸 宽×高×深 (mm) |
开孔尺寸 高×宽 (mm) |
安装方式 |
|
NFE810-08 |
102×102×168 |
91×91 +0.5 |
嵌入式 |
|
NFE810-16 |
102×102×168 |
91×91 +0.5 |
嵌入式 |
|
NFE810-32 |
144×96×133 |
136.5×90 +0.5 |
嵌入式 |
